Dây cáp quang là gì? Tại sao nên tìm hiểu về các loại cáp quang trên thị trường?

Trong thời đại công nghệ 4.0 như lúc bấy giờ, dây cáp quang đã trở thành một phần tất yếu không hề thiếu so với liên kết và truyền dẫn tín hiệu .
Cáp quang chiếm hữu nhiều những ưu điểm tiêu biểu vượt trội về khoảng cách truyền dẫn, vận tốc truyền tải tài liệu và hiện đang là giải pháp tuyệt vời và hoàn hảo nhất được ưu tiên sử dụng số 1 .
Vậy cáp quang là gì ? Có cấu trúc như nào ? Và ứng dụng ra làm sao ? Hãy cùng Hợp Nhất Group khám phá ở phần nội dung ngắn bên dưới đây .

► CABLEXA ◄ CHƯƠNG TRÌNH SIÊU ƯU ĐÃI

Bạn đang đọc: Dây cáp quang là gì? Chi tiết tất cả về dây cáp quang, Tìm hiểu về cáp quang và các loại cáp quang đang sử dụng phổ biến

✅ Giảm giá từ 20 % – 50 %
✅ Thời gian từ : 15/11/2021 – 31/12/2021
✅ Áp dụng khi Qúy người mua mua các mẫu sản phẩm converter quang, cáp quang, module quang SFP hãng CABLEXA

Dây cáp quang là gì?

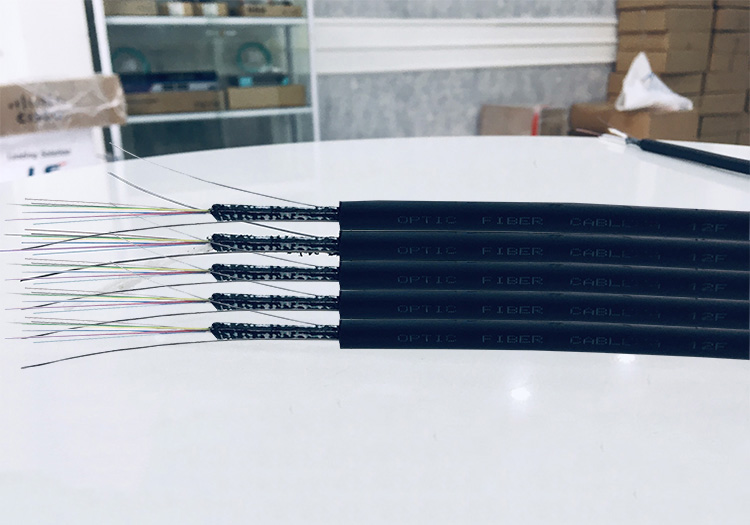

Hình ảnh: Cáp quang là gì? Dây cáp quang Multimode Cablexa

Cáp quang là một loại cáp viễn thông có lõi truyền dẫn được làm bằng thủy tinh hoặc nhựa, và nó sử dụng ánh sáng để truyền tín hiệu.

Các sợi truyền dẫn tín hiệu được sắp xếp trong một ống lỏng. Không như cáp mạng đồng truyền tín hiệu điện, dây cáp quang ít bị nhiễu, có thể truyền dữ liệu với tốc độ cao ở khoảng cách lên tới 120Km.

Chi tiết cấu tạo của cáp quang như nào? Hãy tham khảo hình ảnh mô phỏng bên dưới.

Cáp quang có cấu tạo như nào?

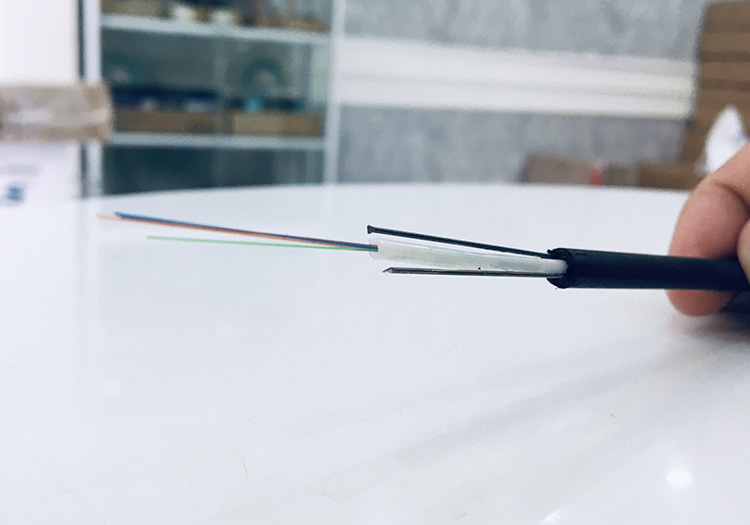

Hình ảnh minh họa : Cấu tạo của cáp quang Cablexa

Cấu tạo của cáp quang gồm các thành phần chính đó là:

– Lõi ( hay Core ) : Core là phần TT phản chiếu của sợi quang nơi ánh sáng đi và nó được làm bằng sợi thủy tinh hoặc plastic để truyền dẫn ánh sáng .
– Lớp phản xạ ánh sáng ( Cladding ) : Bao bọc lõi ( core ) là lớp phản xạ ánh sáng nhằm mục đích bảo vệ và phản xạ ánh sáng trở lại vào lõi. Ánh sáng truyền đi từ đầu này đến đầu kia sợi quang bằng cách phản xạ toàn phần tại mặt ngăn cách giữa core lớp bọc và được xu thế trong core .
– Lớp phủ ( coating ) : Là lớp phủ dẻo bên ngoài ( hay còn gọi là lớp vỏ nhựa ) giúp bảo vệ core và cladding không bị bụi, ẩm, trầy xước, chống lại sự xâm nhập của hơi nước, giảm sự gập gãy uốn cong của sợi cáp quang. Lớp phủ này được nhuộm các màu khác nhau theo chuẩn màu được lao lý trong ngành viễn thông để phân biệt với nhau
– Thành phần gia cường ( Srength member ) : Là vật tư thường được dùng là sợi tơ Aramit, sắt kẽm kim loại có dạng sợi, hoặc lớp băng thép mỏng mảnh được dập gợn thành sóng hình sin .
– Lớp vỏ ngoài ( Outer Jacket ) : Vỏ cáp có công dụng bảo vệ ruột cáp tránh khỏi những ảnh hưởng tác động của tác động ảnh hưởng bên ngoài như va đập, loài vật gặm nhấm, khí ẩm. Lớp vỏ bọc bên ngoài này thường có tính đàn hồi, độ co và giãn tốt để hoàn toàn có thể sử dụng được trong nhiều điều kiện kèm theo môi trường tự nhiên khác nhau .
✅ Lưu ý : Trên thị trường lúc bấy giờ có nhiều loại cáp quang khác nhau, nhằm mục đích tương thích với mục tiêu sử dụng như : Cáp quang luồn cống, cáp quang chôn trực tiếp, cáp quang treo, cáp quang khoảng chừng vượt … Bởi thế, theo đó với từng loại cáp cũng sẽ có cấu trúc khác nhau .
✅ Ví dụ : Cáp quang treo sẽ có dạng bọc chặt hoặc ống lỏng, cáp luồn cống cũng phân ra có ống sắt kẽm kim loại và không có ống sắt kẽm kim loại .

Dây cáp quang có những loại nào?

Cáp quang gồm 2 loại chính và đang được sử dụng trên thị trường hiện nay là:

Đây là một loại cáp được ứng dụng thoáng rộng và phổ cập nhất thời gian hiện tại. Các nhà mạng VIETTEL, VNPT, quán nét hay chính đường truyền mạng Internet mái ấm gia đình bạn đang dùng cũng là cáp quang Single mode .
Cáp quang Single mode có vận tốc truyền tải tài liệu từ 1,25 GB và hoàn toàn có thể lên tới 16GB, đồng thời giá thành cũng hài hòa và hợp lý .
Sợi lõi truyền dẫn có đường kính lõi khá nhỏ ( khoảng chừng 9 micro nhỏ hơn nhiều lõi cáp quang Multimode ) thông số đổi khác khúc xạ biến hóa từ lõi ra cladding ít hơn multimode .
Cáp hoạt động giải trí ở bước sóng lớn 1310 nm – 1550 nm, truyền tín hiệu theo một trục thẳng, do đó loại cáp quang này hoàn toàn có thể tiến hành được ở khoảng cách lớn tới 120 km .

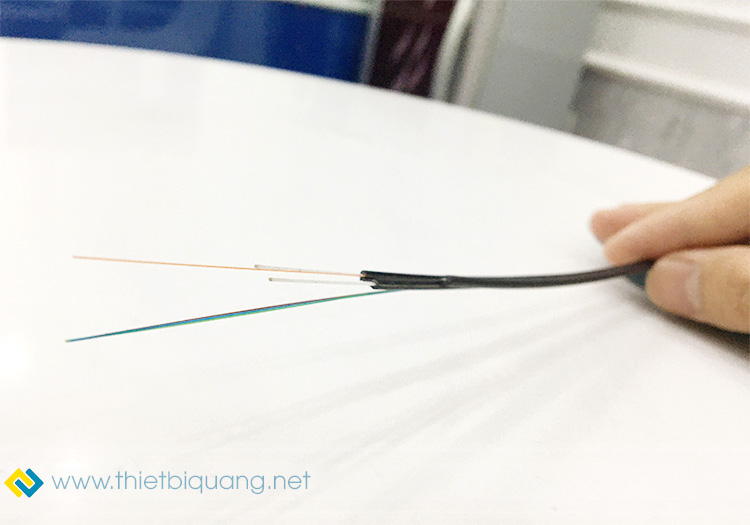

Hình ảnh: Cáp quang Single Mode bọc chặt

– Cáp quang Single mode là loại sản phẩm phong cách thiết kế linh động sử dụng cho cả ứng dụng ngoài trời lẫn trong nhà. Việc đi dây linh động, không phải chuyển loại dây. Nên rất đa năng trong việc xây đắp trong nhà thang máng cáp ( indoor ) hoặc ngoài trời ( outdoor ) đi dưới cống bể, treo cột điện, chôn ngầm trực tiếp, hầm lò là lựa chọn lý tưởng cho tăng trưởng mạng lưới hệ thống mạng LAN nội bộ .
Các dịch vụ viễn thông lúc bấy giờ được rất phần đông người dân sử dụng nên các nhà sản xuất dịch vụ liên tục phải lan rộng ra mạng lưới hệ thống truyền dẫn quang của họ để hoàn toàn có thể phân phối nhu yếu của người mua. Do vậy đã làm cho cáp quang Single mode trở nên rất phổ dụng, giá tiền hạ đi rất nhiều .
Cáp quang Multimode có đường kính lõi lớn hơn cáp Single ( khoảng chừng 50 µm, 62.5 µm ), sử dụng nguồn sáng Led hoặc Laser để truyền tia sáng và thường hoạt động giải trí ở 2 bước sóng 850 nm, 1300 nm. Cáp quang Multimode có khoảng cách liên kết nhỏ nhưng vận tốc truyền dẫn lớn hơn rất nhiều cáp Single Mode .

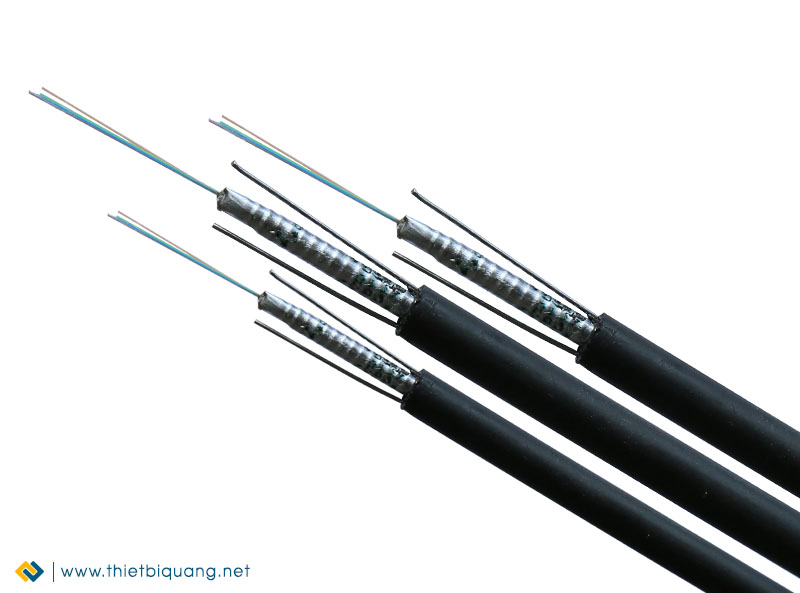

Hình ảnh: Cáp quang Multimode 4FO hãng Cablexa đang được ưa chuộng

– Dây cáp quang Multi mode có hai kiểu truyền đó là : chiết xuất bước và chiết xuất liên tục. Các tia sáng kiểu chiết xuất bước truyền theo nhiều hướng khác nhau vì thế có mức suy hao cao và vận tốc khá chậm .
Chiết xuất bước ít thông dụng, thường dùng cho cáp quang POF. Các tia sáng kiểu chiết xuất liên tục truyền dẫn theo đường cong và quy tụ tại một điểm. Do đó chiết xuất liên tục ít suy hao và có vận tốc truyền dẫn cao hơn chiết xuất bước. Chiết xuất liên tục được sử dụng khá thông dụng .
– Cáp quang Multimode lúc bấy giờ được các doanh nghiệp, tổ chức triển khai và cơ quan sử dụng trong các mạng lưới hệ thống mạng nội bộ, truyền thông online trong công nghiệp. Sử dụng vô cùng thoáng đãng trong các ứng dụng truyền tài liệu với khoảng cách dưới 2 km .

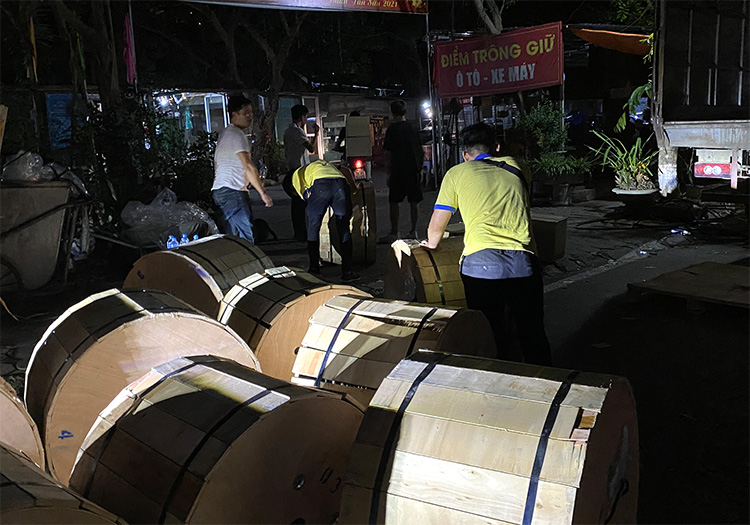

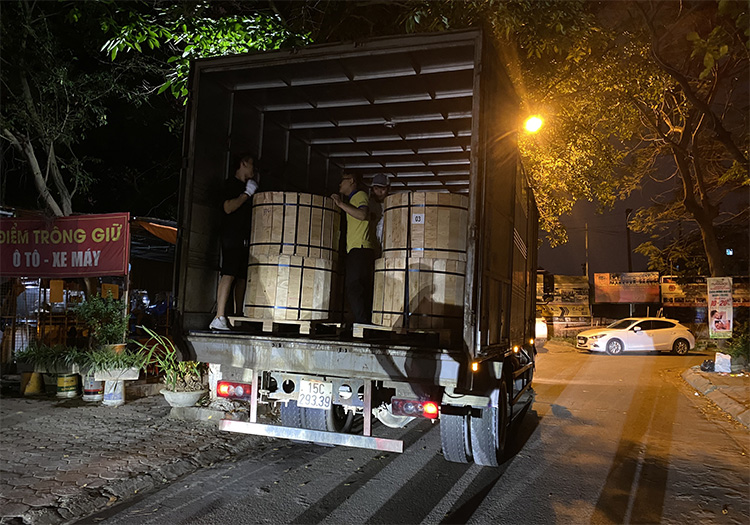

Hình ảnh : Cáp quang Cablexa về kho Hợp Nhất

Những ưu điểm nổi bật của dây cáp quang

Hình ảnh: Các ưu điểm của cáp quang

– Cáp quang vận tốc truyền dẫn tín hiệu cực lớn .
– Kích thước và khối lượng nhỏ do đó thuận tiện lắp ráp .
– Không bị nhiễu bởi các tín hiệu điện, điện từ hoặc thậm chí còn cả bức xạ ánh sáng .

– Do được làm từ thủy tinh, không chứa vật chất dẫn điện nên rất an toàn khi sử dụng trong các môi trường đòi hỏi tính an toàn cao.

– Có tính bảo mật thông tin cao, không hề bị lấy trộm thông tin bằng các phương tiện đi lại điện thông thường khác .
– Độ an toàn và đáng tin cậy cao do cáp quang được phong cách thiết kế thích hợp hoàn toàn có thể chịu đựng được những điều kiện kèm theo về nhiệt độ và nhiệt độ khắc nghiệt và thậm chí còn hoàn toàn có thể hoạt động giải trí ở dưới nước .
– Tính linh động do các mạng lưới hệ thống thông tin quang đều khả dụng cho hầu hết các dạng thông tin số liệu, thoại và video. Các mạng lưới hệ thống này đều hoàn toàn có thể thích hợp với các chuẩn RS. 232, RS422, V. 35, Ethernet, Arcnet, FDDI, T1, T2, T3, Sonet, thoại 2/4 dây, tín hiệu E / M, video tổng hợp và còn nhiều nữa .
– Dễ dàng tăng cấp khi chỉ cần sửa chữa thay thế thiết bị thu phát quang còn mạng lưới hệ thống cáp sợi quang vẫn hoàn toàn có thể được dữ nguyên .

Ứng dụng của cáp quang trong đời sống

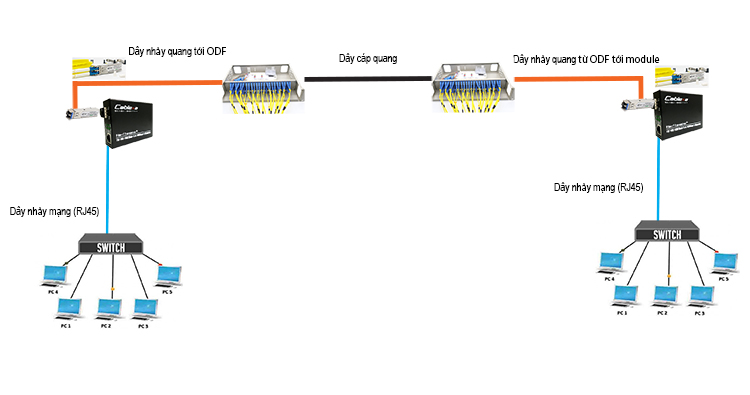

Hình ảnh: Ứng dụng của cáp quang trong đời sống

– Sử dụng cho truyền tải tín hiệu trong khoảng cách ngắn thường phổ cập trong các đèn soi trong, dùng trong các mạng LAN .
– Dùng cho khoảng cách xa hàng nghìn km, thông dụng trong các mạng điện thoại cảm ứng, mạng truyền hình cáp, đường kính 8 um, truyền xa tới hàng trăm km mà không cần khuếch đại .

Giải đáp một số thắc mắc về dây cáp quang

Một hệ thống cáp quang đơn giản gồm những thiết bị gì?

– Đáp : Trong một mạng lưới hệ thống sẽ gồm có : Bộ chuyển đổi quang điện, dây nhảy quang, hộp phối quang ODF, module quang SFP, Cáp quang

Cáp quang Single mode có mấy loại?

– Đáp : Cáp Single mode có 4 loại gồm có : Cáp quang treo, cáp quang chôn trực tiếp, cáp quang luồn cống PKL và cáp quang luồn cống KL .

Có sẵn một hệ thống cáp quang Single mode, mà mua thiết bị converter Multimode thì có chạy được hay không?

– Đáp : Không

Cáp quang Single mode có thể truyền xa tối đa bao nhiêu?

– Đáp : Cáp quang Single mode có tể tuyền tối thiểu từ 10 m – 120 km .

Cáp quang bị đứt có nối được không?

– Đáp : Có

Những bước sóng nào đúng với nền cáp quang Single mode?

– Đáp : Cáp hoạt động giải trí trong khoảng chừng bước sóng 1310 nm – 1550 nm

Nên sử dụng cáp quang của hãng nào?

– Đáp : Cáp quang Cablexa là một tên thương hiệu đang được Qúy người mua lựa chọn sử dụng rất nhiều bởi chất lượng và giá tiền hài hòa và hợp lý .

Tốc độ truyền tải dữ liệu của cáp quang Single mode là bao nhiêu?

– Đáp : 1,25 GB

Cáp quang Multimode nào được sử dụng nhiều nhất?

– Đáp : Tới thời gian hiện tại, dây cáp quang Multimode 4 Core Cablexa được sử dụng nhiều nhất .

Tại sao khi đi ngoài trời nên dùng cáp quang ống lỏng?

– Đáp : Vì khi đi ngoài trời thời thiết nhiệt độ cao thì ống lỏng co và giãn sẽ tốt hơn làm cho sợi cáp quang sẽ không bị đứt gãy .

Cáp quang Multimode có mấy loại?

– Đáp : Cáp quang Multmode các loại OM1, OM2, OM3, OM4, OM5 .

Cáp quang multimode có thể truyền xa tối thiểu và tối đa được bao nhiêu?

Đáp : Do loại dây cáp này truyền tín hiệu ở bước sóng, 750 – 850 nm và bằng nhiều đường gấp khúc nên khoảng cách truyền dẫn không xa bằng cáp quang Singlemode. Thường thì khoảng cách thích hợp nhất vẫn là từ 2K m trở lại .

Cáp quang Multimode có loại bọc chặt không?

– Đáp : Không

Số sợi tối đa trong 1 ống lỏng là bao nhiêu?

– Đáp : Thường với các sợi ống Singlemode hoặc Multimode số sợi quang trong một ống lỏng sẽ có từ 6 tới 8 sợi .

Tốc độ truyền tải dữ liệu của cáp quang Multimode OM2 và OM3 là bao nhiêu?

– Đáp : Với cáp quang multimode OM2 vận tốc truyền dẫn là 10GB và 40GB là của cáp OM3 .

Tiết diện lõi cáp quang Multimode OM3 là bao nhiêu?

– Đáp : Lõi loại cáp này có đường kính 50/125 nm .

Cáp quang Single mode có hàn nối với cáp quang multimode được không?

– Đáp : Không. Bởi vì tiết diện lõi sợi cáp không bằng nhau nên không hề hàn nối 2 sợi cáp này với nhau .
✅ Tạm kết :

Trên đây là toàn bộ thông tin giải đáp cho câu hỏi – cáp quang là gì? Các loại dây cáp quang trên thị trường Việt Nam.

Hợp Nhất Group đơn vị danh tiếng, uy tín lâu năm trên thị trường. Chúng tôi phân phối các mẫu sản phẩm dây cáp quang Cablexa chính hãng, giá tốt. Hãy liên hệ với chúng tôi để được tư vấn, tương hỗ một cách tốt nhất .
Hợp Nhất Group xin cảm ơn quý khách chăm sóc và lựa chọn mẫu sản phẩm !
